A tractriz é uma curva no plano \((x,y)\) determinada pela seguinte propriedade: o segmento da tangente delimitado pelo ponto de tangência e pelo eixo dos \(x\) é constante.

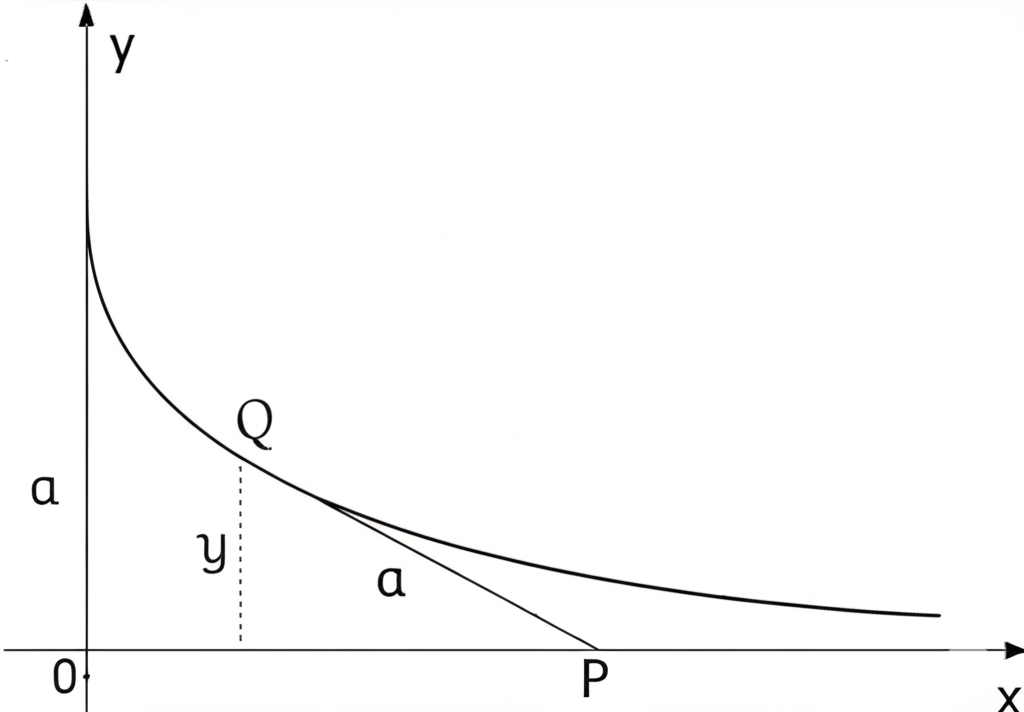

Mais precisamente, suponha que uma partícula em \(Q\) com certa massa seja arrastada ao longo de um plano horizontal áspero por meio de uma corda \(QP\) mantida tensa, e com extremidade em \(P\) sobre o eixo \(x\). Então a curva descrita pela partícula é tractriz. A equação da tractriz, que obteremos abaixo, foi primeramente determinada por James Bernoulli em 1691.
Equação Diferencial da Tractriz
Chamando de \(a\) o comprimento do segmento \(QP\) então a função \(y(x)\), cujo gráfico é a curva descrita pela partícula, satisfaz à equação diferencial separável
\[ y^\prime = - \frac{y}{\sqrt{a^2-y^2}}.\]
Solução da Equação
É uma EDO do tipo separável. Realizando a integração, obtemos
\[a \ln\left(\frac{a- \sqrt{a^2-y^2}}{y} \right)+ \sqrt{a^2-y^2}=-x+c.\]
Se \(x=0\) tem-se \(y=a\) e assim, obtemos que \(c=0.\) Donde segue que
\[x = -a \ln\left(\frac{a- \sqrt{a^2-y^2}}{y} \right)- \sqrt{a^2-y^2}.\]
Solução em detalhes
\[ y' = -\frac{y}{\sqrt{a^2 - y^2}} \]
1. Separação de Variáveis
Reescrevemos a EDO em forma diferencial:
\[ \frac{dy}{dx} = -\frac{y}{\sqrt{a^2 - y^2}} \]
Separamos as variáveis:
\[ \frac{\sqrt{a^2 - y^2}}{y} dy = -dx \]
2. Integração de Ambos os Lados
\[ \int \frac{\sqrt{a^2 - y^2}}{y} dy = -\int dx \]
Resolvendo a integral do lado esquerdo:
Usamos a substituição trigonométrica \( y = a \sin \theta \):
\[ \sqrt{a^2 - y^2} = a \cos \theta, \quad dy = a \cos \theta d\theta \]
A integral se torna:
\[ a \int \frac{\cos^2 \theta}{\sin \theta} d\theta = a \int (\csc \theta - \sin \theta) d\theta \]
Resultando em:
\[ a \ln \left| \frac{a - \sqrt{a^2 - y^2}}{y} \right| + \sqrt{a^2 - y^2} \]
Resolvendo a integral do lado direito:
\[ -\int dx = -x + C \]
3. Solução Implícita
A solução geral na forma implícita é:
\[ a \ln \left( \frac{a - \sqrt{a^2 - y^2}}{y} \right) + \sqrt{a^2 - y^2} + x = C \]
onde \( C \) é a constante de integração.
4. Solução Alternativa
Usando a substituição \( u = \sqrt{a^2 - y^2} \), obtemos:
\[ -\sqrt{a^2 - y^2} + a \cdot \text{arctanh}\left( \frac{\sqrt{a^2 - y^2}}{a} \right) = x + C \]
Conclusão
A solução da EDO pode ser expressa de diferentes formas implícitas, sendo a principal:
\[ \boxed{ a \ln \left( \frac{a - \sqrt{a^2 - y^2}}{y} \right) + \sqrt{a^2 - y^2} + x = C } \]
Gráfico Interativo
Explore a tractriz ajustando o comprimento da corda \(a\):
1.0
Onde aparece a tractriz?
A curva tractriz (também chamada de curva de perseguição) é uma curva clássica que aparece em diversos contextos matemáticos e aplicações práticas. Aqui estão as principais áreas onde ela surge:
1. Geometria Diferencial
Superfícies de curvatura constante negativa: A tractriz é usada para gerar a pseudosfera, uma superfície com curvatura gaussiana constante negativa, análoga à esfera (que tem curvatura positiva).
Modelo de geometria hiperbólica: A pseudosfera baseada na tractriz serve como modelo para a geometria de Lobachevsky (geometria hiperbólica).
2. Física
Movimento de partículas: Modela o movimento de um objeto sendo puxado por uma corda de comprimento fixo.
Dinâmica de fluidos: Aparece em problemas de fluxo potencial e linhas de corrente.
3. Engenharia e Design
Design de engrenagens: Usada no perfil de certos tipos de engrenagens não-circulares.
Acústica: Forma de certas superfícies acústicas para controle de reflexão sonora.
4. Matemática Aplicada
Problemas de perseguição: Solução clássica do problema do "cão perseguindo seu dono".
Equações diferenciais: Exemplo importante de EDOs não-lineares separáveis.
5. Cosmologia
Modelos do universo: Em certas soluções cosmológicas que consideram geometrias não-euclidianas.
6. Robótica
Trajetórias de veículos: Modela o movimento de veículos com restrições no raio de viragem.
Propriedades Matemáticas Notáveis:
Tem comprimento infinito mas área finita (quando girada para formar a pseudosfera),
É uma curva transcendental (não algébrica),
Possui a propriedade de que o segmento da tangente entre o ponto de tangência e o eixo x tem comprimento constante,
A tractriz ilustra belamente como objetos matemáticos aparentemente abstratos encontram aplicações em diversas áreas do conhecimento.
Implementação em JavaScript
O código abaixo calcula e plota a tractriz usando JavaScript e Plotly:
// Cálculo da tractriz em JavaScript
function calculateTractrix(a, numPoints) {
const x = [], y = [];
for (let i = 1; i <= numPoints; i++) { // Começa em 1 para evitar yi = 0
const yi = a * (i / numPoints);
const sqrtTerm = Math.sqrt(a*a - yi*yi);
x.push(a * Math.log((a + sqrtTerm) / yi) - sqrtTerm);
y.push(yi);
}
return {x, y};
}
// Exemplo de uso:
const a = 1;
const numPoints = 1000;
const tractrixData = calculateTractrix(a, numPoints);
// Configuração do gráfico Plotly
const trace = {
x: tractrixData.x,
y: tractrixData.y,
type: 'scatter',
mode: 'lines',
name: `Tractriz (a=${a})`,
line: {color: '#3498db', width: 2}
};
Implementação em Python
Para referência, o código equivalente em Python usando Matplotlib:
import numpy as np
import matplotlib.pyplot as plt
def plot_tractrix(a=1, num_points=1000):
t = np.linspace(0.001, a * 0.999, num_points) # Evita t = a
x = a * (np.log((a + np.sqrt(a**2 - t**2)) / t) - np.sqrt(a**2 - t**2) / a) # Corrigido o termo sqrt
y = t
plt.figure(figsize=(8, 6))
plt.plot(x, y, label=f'Tractriz (a={a})', color='blue')
plt.plot(0, a, 'ro', markersize=8, label=f'Ponto Inicial (0, {a})')
plt.title('Tractriz')
plt.xlabel('Eixo X')
plt.ylabel('Eixo Y')
plt.grid(True)
plt.legend()
plt.axis('equal') # Para manter a proporção correta
plt.show()
plot_tractrix()
Implementação em MatLab
O código abaixo calcula e plota a tractriz usando MatLab:
// Cálculo da tractriz em MatLab
%% Tractriz no Plano em live script
% Este script plota a curva conhecida como *tractriz*, definida por:
%
% $$ x(t) = a \left( \ln\left( \frac{a + \sqrt{a^2 - t^2}}{t} \right) - \sqrt{1 - \frac{t^2}{a^2}} \right), \quad y(t) = t $$
%
% A tractriz descreve a trajetória de um objeto puxado por uma corda rígida ao longo de um eixo.
% Parâmetros da curva:
a = 1; % Parâmetro da tractriz
num_points = 1000; % Número de pontos
% Geração dos valores de t no intervalo (0, a)
t = linspace(0.001, a - 0.001, num_points);
% Cálculo dos termos intermediários
raiz = sqrt(a.^2 - t.^2);
termo_log = log((a + raiz) ./ t);
termo_sqrt = sqrt(1 - (t.^2 ./ a.^2));
% Cálculo das coordenadas (x, y)
x = a * (termo_log - termo_sqrt);
y = t;
% Criação da figura
figure;
plot(x, y, 'b', 'LineWidth', 2);
hold on;
% Adiciona o ponto inicial (0, a)
plot(0, a, 'ro', 'MarkerFaceColor', 'r', 'MarkerSize', 8);
% Personalização
legend(['Tractriz (a = ', num2str(a), ')'], 'Ponto Inicial (0, a)', 'Location', 'best');
title('Tractriz');
xlabel('Eixo X');
ylabel('Eixo Y');
grid on;
axis equal;
Implementação em Maple
O código abaixo calcula e plota a tractriz usando Maple:
// Cálculo da tractriz em Maple
# Função para calcular e plotar a tractriz
>restart;
>with(plots);
>plotTractrix := proc(a::positive, num_points::posint)
local tvals, xvals, yvals, i, ptos, tractrix_curve, initial_point;
tvals := [seq(a*i/(num_points + 1), i = 1 .. num_points)];
xvals := [seq(a*(ln((a + sqrt(a^2 - tvals[i]^2))/tvals[i]) - sqrt(a^2 - tvals[i]^2)), i = 1 .. num_points)];
yvals := tvals; ptos := [seq([xvals[i], yvals[i]], i = 1 .. num_points)];
tractrix_curve := plot(ptos, style = line, color = blue, thickness = 2, legend = cat("Tractriz (a = ", a, ")"));
initial_point := pointplot([[0, a]], symbol = solidcircle, color = red, symbolsize = 12, legend = "Ponto Inicial (0, a)");
display([tractrix_curve, initial_point], title = "Tractriz", labels = ["Eixo X", "Eixo Y"], gridlines = true, scaling = constrained);
end proc;
> plotTractrix(1, 1000);
